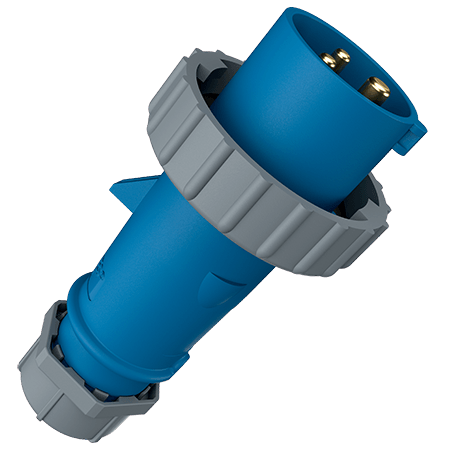

Stecker AM-TOP® 290

Name: Stecker AM-TOP®
Brand: MENNEKES
SKU: 290

Ampere 16 A 32 A

Pole

Volt

Uhrzeitstellung

Schraubkontakt
einteiliges Gehäuse

Verschraubung mit Abdichtung
Zugentlastung und Kabelknickschutz

Bestellnr.290
EAN4015394002031
VPE 10 Stück

Technische Daten

Stecker AM-TOP® 290

Ampere	32 A
Pole	3 p
Volt	230 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubkontakt
Kontakt	standard
Schutzart	IP67
Gewicht	292 g
Prüfzeichen	VDE

Planungsdaten & Downloads

Stecker AM-TOP® 290

ProduktinfoblattStecker AM-TOP® 290 PDF, 130 KB

KonformitätserklärungStecker AM-TOP® 290 ZIP, 227 KB

CAD-Daten STPStecker AM-TOP® 290 ZIP, 1 MB

CAD-Daten 3D-DWGStecker AM-TOP® 290 ZIP, 3 MB

Montageanleitung / BetriebsanleitungStecker AM-TOP® 290 PDF, 2 MB

Maßzeichnung HochformatStecker AM-TOP® 290 PNG, 54 KB

Maßzeichnung QuerformatStecker AM-TOP® 290 PNG, 54 KB

Richtlinien

Stecker AM-TOP® 290

REACh

RoHS

Passende Produkte

Stecker AM-TOP® 290 mit IP67

Kupplung AM-TOP®

Bestellnr. 552

Schutzart: IP67
Ampere: 32 A
Pole: 3 p
Volt: 230 V
Anschlusstechnik: Schraubkontakt

mehr

Anbausteckdose

Bestellnr. 1502

Schutzart: IP67
Ampere: 32 A
Pole: 3 p
Volt: 230 V
Anschlusstechnik: Schraubkontakt

mehr

Wandsteckdose DUOi

Bestellnr. 5614306G

Schutzart: IP67 / IP69
Ampere: 32 A
Pole: 3 p
Volt: 230 V
Anschlusstechnik: Schraubkontakt

mehr

Wandsteckdose

Bestellnr. 9351

Schutzart: IP67
Ampere: 32 A
Pole: 3 p
Volt: 230 V
Anschlusstechnik: Schraubkontakt

mehr

Passendes Zubehör

Stecker AM-TOP® 290

Schutzkappe

Bestellnr. 40841

für wasserdichte Stecker, Wand- und Anbaugerätestecker 32 A, 3 p + 4 p

mehr

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
