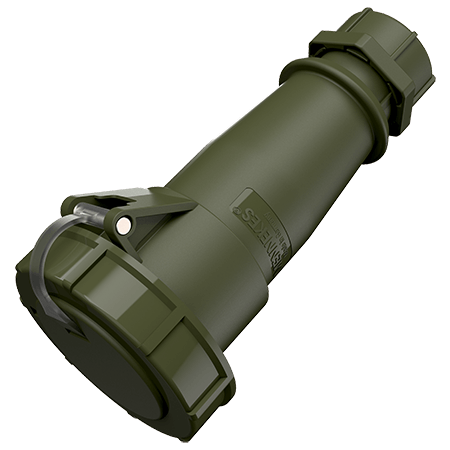

MENNEKES Kupplung AM-TOP® TM 24785

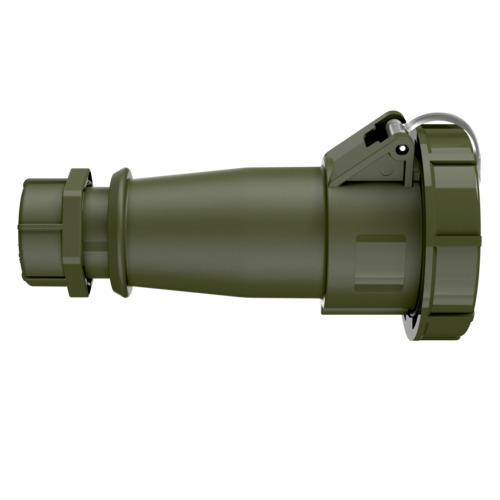

MENNEKES Kupplung AM-TOP® TM 24785 images3d

Kupplung AM-TOP® TM 24785

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • hochwärmebeständige Kontaktträger
  • vernickelte Kontakte
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • mit Schutzkappe
  • (Form DS)
  • nach Verteidigungsgerätenorm
  • Bestellnr.24785
  • EAN4015394260837
  • VPE 10 Stück
Unsere Produkte können Sie im Bereich Merkliste/Warenkorb in verschiedenen Listen verwalten.
Bitte geben Sie der neuen Liste einen Namen
  • Bitte tragen Sie einen Listennamen ein
  • Der Listenname existiert bereits
  • Bitte geben Sie einen gültigen Listennamen ein

Technische Daten

Kupplung AM-TOP® TM 24785

Ampere 32 A
Pole 5 p
Volt 400 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt hochwärmebeständige Kontaktträger
vernickelte Kontakte
Schutzart IP67
Gewicht 452 g
Prüfzeichen EAC

Planungsdaten & Downloads

Kupplung AM-TOP® TM 24785

ProduktinfoblattKupplung AM-TOP® TM 24785 PDF, 117 KB
KonformitätserklärungKupplung AM-TOP® TM 24785 PDF, 53 KB
CAD-Daten STPKupplung AM-TOP® TM 24785 ZIP, 1 MB
CAD-Daten 3D-DWGKupplung AM-TOP® TM 24785 ZIP, 2 MB
Montageanleitung / BetriebsanleitungKupplung AM-TOP® TM 24785 PDF, 2 MB
Maßzeichnung HochformatKupplung AM-TOP® TM 24785 PNG, 33 KB
Maßzeichnung QuerformatKupplung AM-TOP® TM 24785 PNG, 33 KB

Richtlinien

Kupplung AM-TOP® TM 24785

REACh
RoHS
