Alle Kupplungen anzeigen / Alle Kupplung AM-TOP® anzeigen

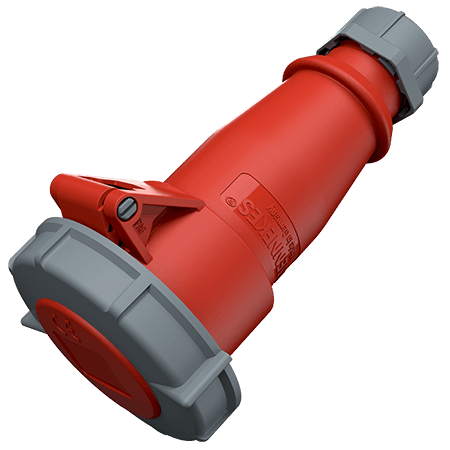

MENNEKES Kupplung AM-TOP® 550

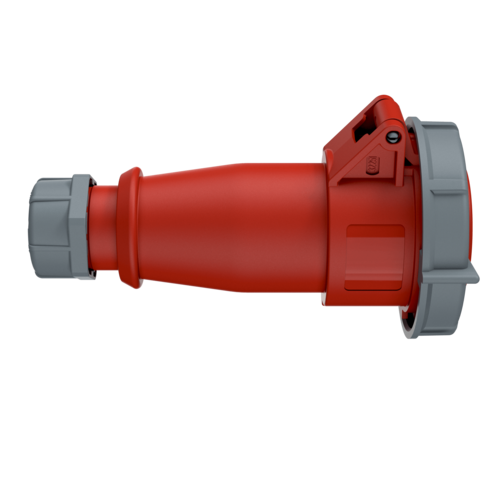

MENNEKES Kupplung AM-TOP® 550 images3d

Kupplung AM-TOP® 550

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • Bestellnr.550
  • EAN4015394004059
  • VPE 10 Stück
Unsere Produkte können Sie im Bereich Merkliste/Warenkorb in verschiedenen Listen verwalten.
Bitte geben Sie der neuen Liste einen Namen
  • Bitte tragen Sie einen Listennamen ein
  • Der Listenname existiert bereits
  • Bitte geben Sie einen gültigen Listennamen ein

Technische Daten

Kupplung AM-TOP® 550

Ampere 16 A
Pole 5 p
Volt 400 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt standard
Schutzart IP67
Gewicht 269 g
Prüfzeichen VDE

Planungsdaten & Downloads

Kupplung AM-TOP® 550

ProduktinfoblattKupplung AM-TOP® 550 PDF, 110 KB
KonformitätserklärungKupplung AM-TOP® 550 PDF, 53 KB
CAD-Daten STPKupplung AM-TOP® 550 ZIP, 1 MB
CAD-Daten 3D-DWGKupplung AM-TOP® 550 ZIP, 3 MB
Montageanleitung / BetriebsanleitungKupplung AM-TOP® 550 PDF, 2 MB
Maßzeichnung HochformatKupplung AM-TOP® 550 PNG, 38 KB
Maßzeichnung QuerformatKupplung AM-TOP® 550 PNG, 38 KB

Richtlinien

Kupplung AM-TOP® 550

REACh
RoHS

Passende Produkte

Kupplung AM-TOP® 550 mit IP67

MENNEKES Stecker AM-TOP® 288

Stecker AM-TOP®

Bestellnr. 288

  • Schutzart: IP67
  • Ampere: 16 A
  • Pole: 5 p
  • Volt: 400 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Wandsteckdose 9342

Wandsteckdose

Bestellnr. 9342

  • Schutzart: IP67
  • Ampere: 16 A
  • Pole: 5 p
  • Volt: 400 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Wandsteckdose DUOi 5612506G

Wandsteckdose DUOi

Bestellnr. 5612506G

  • Schutzart: IP67 / IP69
  • Ampere: 16 A
  • Pole: 5 p
  • Volt: 400 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Anbausteckdose 1485

Anbausteckdose

Bestellnr. 1485

  • Schutzart: IP67
  • Ampere: 16 A
  • Pole: 5 p
  • Volt: 400 V
  • Anschlusstechnik: Schraubkontakt
mehr

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
